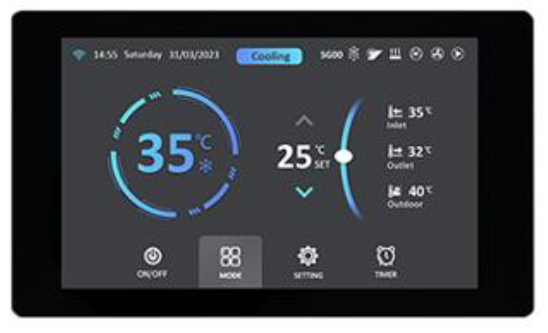

Контроллер для теплового насоса CCIB001 (tuya)

1.1 Три режима работы: авто, охлаждение и обогрев.

1.2 Система с одним компрессором.

1.3 Управление с помощью проводной панели управления.

1.4 Параметры работы системы и заданные параметры могут отображаться и изменяться.

1.5 С автоматической защитой и функцией автоматического оповещения о сбоях;

1.6 Защита системы: 3-минутная защита компрессора; защита от высокого/низкого давления; защита датчика; обнаружение потока воды и т. д.

1.7 Расстояние связи между блоком и проводным управлением не менее 100 м; 1.8 С сильной защитой от помех, стабильной и надежной работой.

1.9 При подключении проводной панели управления и замыкании переключателя ВКЛ/ВЫКЛ включение/выключение блока будет контролироваться панелью.

1.10 Если проводная панель управления не подключена, блок будет включен, если переключатель ВКЛ/ВЫКЛ замкнут, и блок будет выключен, если переключатель ВКЛ/ВЫКЛ открыт.

1.11 Электрические параметры: Источник питания: 220±10%(В переменного тока), 50/60 Гц Тип датчика: NTC(5KΩ/25°C, значение B 3470K) Размер монтажа: 99×116×30 мм Размер дисплея: 86×86×18 мм Диапазон измерения: -9°C~99°C Диапазон регулирования: -9°C~99°C Выходная мощность порта: Компрессор: 30A/250VAC Другие: 5A/250VAC

Инструкция на контроллер CC608A

Схема подключения
